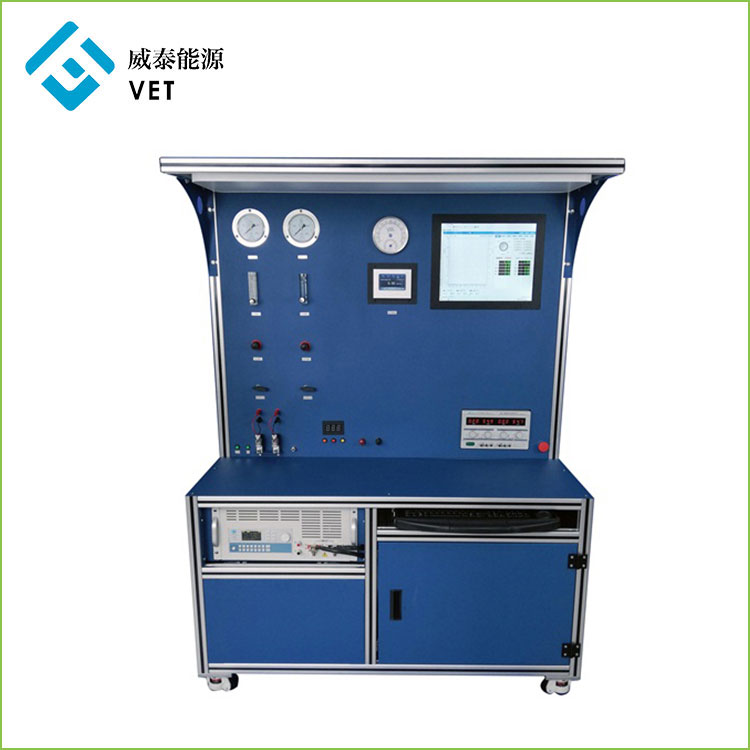

Vetypolttokennojen testipenkki
1. Tuotteen esittely
Tämä vetypolttokennotestipenkki on yrityksemme itsenäisesti kehittämä ja valmistama. Sitä käytetään vetypolttokennon vakiojännitteen, vakiovirran, tehon, suorituskyvyn ja käyttöiän testaamiseen.
Testipenkkiä käytetään laitteisiin, jotka automaattisesti testaavat käyttäjän vetypolttokennon toimintatilan ja suorituskykyindeksit. Laite koostuu siirrettävästä testipenkistä ja apuliitäntäkaapeleista, ja se on varustettu vetyajoituspoistolaitteella, DC ohjelmoitavalla elektronisella kuormalla, kaksoisDC-virtalähteellä, vedyn virtausmittarilla ja muilla laitteilla.
Laite vaatii ammattilaisten siirtämistä käyttöasentoon ja korjaamisen, kaapelin kytkemisen testattavaan laitteeseen, virtalähteen ja kaasulähteen tarkistamisen sekä ohjelmiston käynnistämisen tietokoneen näyttämien ohjeiden mukaisesti. Järjestelmä voi automaattisesti asettaa testiolosuhteet, saada testitulokset ja tulosten testitulokset voidaan näyttää tietokoneen näytöllä ja tallentaa tarvittaessa tietokoneeseen tai USB-asemaan.
2.Tuoteparametri
Polttokennotestipenkin parametrit |
|
Kaasunsyöttö osa |
Voidaan sijoittaa 16 pullon kanssa 15 MPa ja 40 litran sylintereillä |
Paineanturin, lämpötila- ja kosteusanturin ja virtausmittarin testitarkkuus on parempi kuin ±0,5 % |
|
Ota käyttöön kaksivaiheinen paineenalennuslaite, jokaisen vaiheen painetta voidaan säätää, mikä takaa sen tarkkuuden ja luotettavuuden. |
|
Virtausmittari on asennettu keskipaineosaan, josta on kätevää tarkistaa hetkellinen ja kumulatiivinen virtaus. |
|
Solenoidiventtiilin sisään- ja ulostuloaukko, automaattisilla ja manuaalisilla venttiileillä, mukaan lukien ulkoiset putkistot ja tulpat. |
|
DC-virtalähteen osa |
Voi tarjota kaksipiiristä tasavirtaa, yksi 0-60V jännite säädettävissä, virta-alue 0-5A |
Lataa osaa
|
Kuormaosa on ohjelmoitava elektroninen kuorma, tietokoneisäntä ja teollisuusnäyttö |
Max teho: 3000W, maksimivirta: 500A, maksimijännite: 500V |
|
Tukee 16 kuorman synkronista kuormaa, jotta se vastaa monikanavaisen lähtövirtalähteen testitarpeisiin |
|
Tukee 16 kuorman synkronista rinnakkaiskytkentää yhden lähtövirtalähteen tehonlaajennustarpeiden täyttämiseksi |
|
500KHz synkroninen näytteenotto, 10Hz, 100ua, 0,1mv vakaan resoluution lähtö. |
|
Jännitteen / virran aaltoilu (VPP / IPP), huippuarvon (VP + / IP +) ja laakson arvon (VP - / IP -) mittaus. |
|
neljä peruskäyttötilaa: vakiovirta, vakiojännite, vakioteho ja vakiovastus. |
|
Tukee todellista LED-simulaatiotoimintoa |
|
Tukee kuormitusvaikutuksen mittausta |
|
Tuki ajan mittaamiseen (ajoitus) |
|
Tuki ylijännitesuoja (OVP) testi |
|
Tukee oikosulkusimulaatiotoimintoa. |
|
Tukee akun sisäistä vastusta ja akkutestiä. |
|
Tukee von- ja Voff-toimintoja |
|
Tuki ylijännitesuoja (OVP) testi |
|
Tukee kuormitusvaikutuksen mittausta |
|
Tukee virran aaltomuodon valvontalähtöä. |
3. Tuotteen ominaisuus ja sovellus
Tuotteen ominaisuudet:
Täysin integroitu ja kompakti
Tarkka kaasuvirtauksen säätö
Tarkka lämpötilan ja kosteuden säätö
Tarkka elektroninen kuormitus polttokennolle
Useita turvatoimintoja
Ohjelmistossa on täydelliset toiminnot.
Sovellukset:
Sopii PEMFC-yksikennolle.
4. Tuotetiedot
Järjestelmäkomponenttien esittely
määrä |
nimi |
1 |
Vedyn painemittari |
2 |
Ilmanpainemittari |
3 |
Hygrotermografi |
4 |
Vedyn virtausmittari |
5 |
Näyttö |
6 |
Ajovalaisin |
7 |
Vety-roottori virtausmittari |
8 |
Ilma-roottori virtausmittari |
9 |
Vedyn paineen säätöventtiili |
10 |
Ilmanpaineensäädin |
11 |
Vetykytkin |
12 |
Ilmakytkin |
13 |
Valokytkin |
14 |
Solenoidiventtiilin kytkin |
15 |
Solenoidiventtiili (vasemmalla on imu, oikea on pakoputki) |
16 |
Pakoajan näyttö (säädettävä) |
17 |
Säädettävä DC-säädelty virtalähde |
18 |
Scram-painike |
19 |
Lataa negatiivinen tulo |
20 |
Lataa positiivinen tulo |
21 |
Ohjelmoitava DC elektroninen kuorma |
22 |
Hiiri |
23 |
Näppäimistö |
24 |
Tietokoneen isäntä |
25 |
Pyörä |
Vetykaasun syöttöosa on:
1-Vedyn painemittari: näyttää vedyn paineen
4 Vetyvirtausmittari: käytetään vedyn hetkellisen virtauksen, kumulatiivisen virtauksen näyttämiseen
7-Vety-roottorivirtausmittari: Säädä vedyn virtausta, lisää vastapäivään ja vähennä myötäpäivään, säädettävissä 0-10 l/min virtaus.
9-Vedepaineen säätöventtiili: säädä vedyn painetta, laske vastapäivään, isompi myötäpäivään, 0-0,4 MPa paine säädettävissä.
11- Vetykytkin: Sitä käytetään vetyn ulostulon avaamiseen ja sulkemiseen.
14-Solenoidiventtiilin kytkin: ohjausmagneettiventtiilin virta kytkettynä.
15-Solenoidiventtiili: käytetään ohjaamaan vetyjakson pakokaasua, vasen on imuventtiili, oikea on pakoventtiili.
16-Pakokaasun aikanäyttö (säädettävä): ohjaa magneettiventtiiliä auki ja kiinni aikajakson aikana, kolme näppäintä: tilan valinta, näppäin, vähennysnäppäin.
Ilmansyöttöosa on:
2-Ilmanpainemittari: näyttää ilmanpaineen
8-Ilma-roottorivirtausmittari: säädä ilmavirtausta, lisää vastapäivään ja vähennä myötäpäivään, säädettävissä välillä 0-10L/min.
10-Ilmanpaineensäädin: säädä ilmanpainetta, laske vastapäivään, isompi myötäpäivään, 0-0,4 MPa paine säädettävissä.
12-Ilmakytkin: Avaa ja sulje ilmanpoisto
Kuormaosa on:
5-näyttö
19 ja 20-Lataa sisääntuloporttia
21-DC elektroninen kuorma
24-tietokone isäntä
Elektronista kuormaa voidaan ohjata paneelin tai PC-tietokoneen toiminnolla.
Virtalähteen osa on:
17- Säädettävä DC-säädelty virtalähde
