JRF-H35-01TA Kaasupullon paineenalennusventtiili

Vet Energy on yksi kuuluisista Kiinan JRF-H35-01TA kaasusylinterin paineenalennusventtiilien valmistajista ja toimittajista. Tehtaamme on erikoistunut JRF-H35-01TA kaasusylinterin paineenalennusventtiilien valmistukseen. Pidämme kiinni laatusuuntautumisesta ja asiakasprioriteetista, toivotamme lämpimästi tervetulleeksi kirjeet, puhelut ja tutkimukset yritysten välistä yhteistyötä varten.

Lähetä kysely

Tuotteen Kuvaus

JRF-H35-01TA Kaasupullon paineenalennusventtiili

1. Tuoteprofiili

Tuotteen yleiskatsaus

JRF-H35-01TAgas-sylinterin paineenalennusventtiili on kaasunsyöttöventtiili, joka on erityisesti suunniteltu pieniin vedynsyöttöjärjestelmiin, kuten 35 MPa.Katso kuva 1, kuva 2 laitteen, kaavion ja fyysisten kohteiden osalta.

JRF-H35-01TAsylinterin paineenalennusventtiili ottaa käyttöön integroidun suunnittelun, mukaan lukien painemittari, varoventtiili, yksisuuntainen täyttöventtiili, manuaalinen kytkinventtiili, suodatin, toissijainen paineenalennusventtiili.

Kuva 1 JRF-H35-01TA-sylinterin paineenalennusventtiilin kaavio

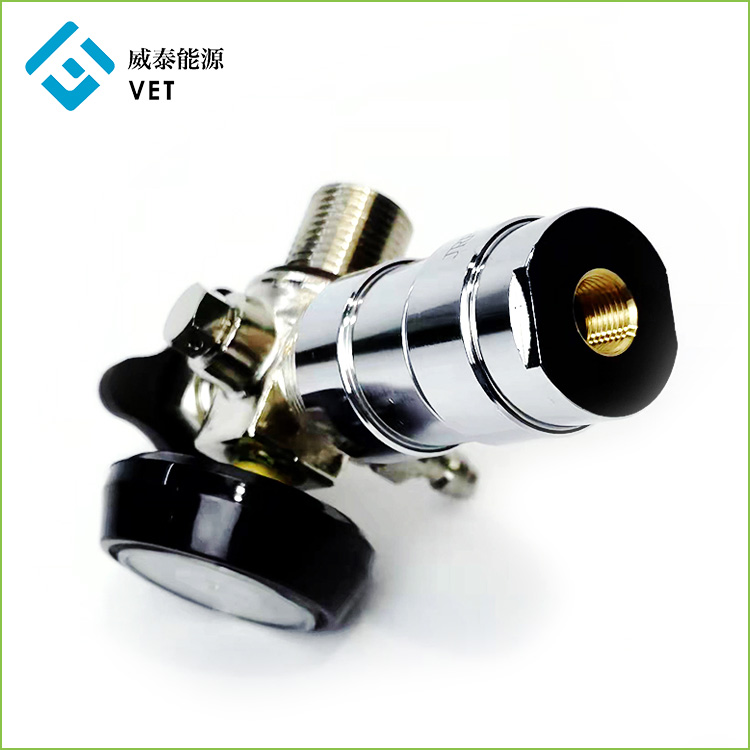

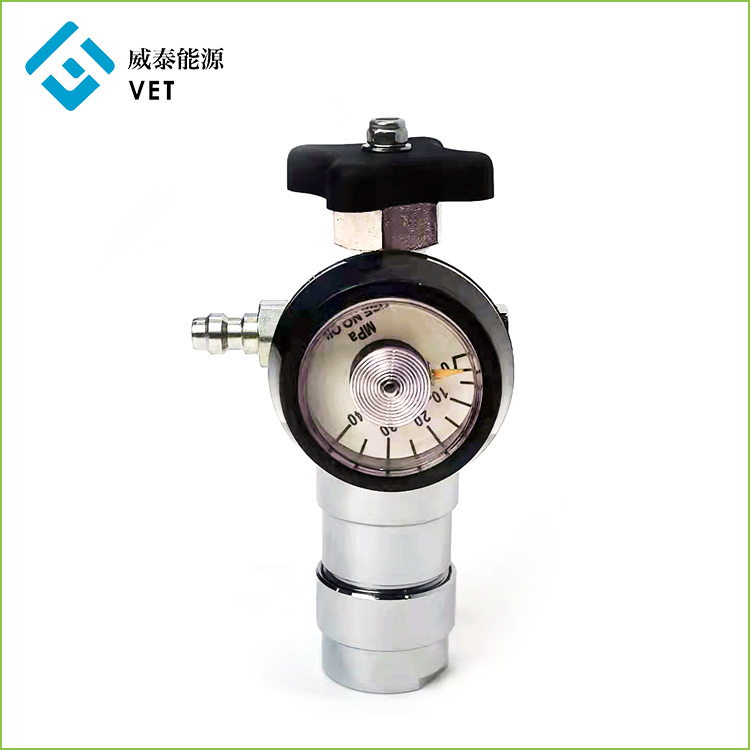

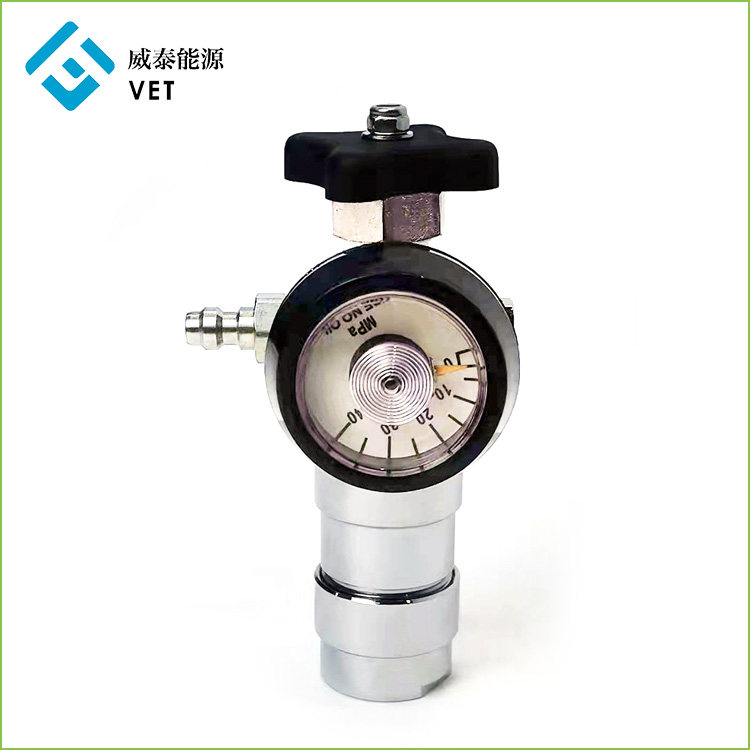

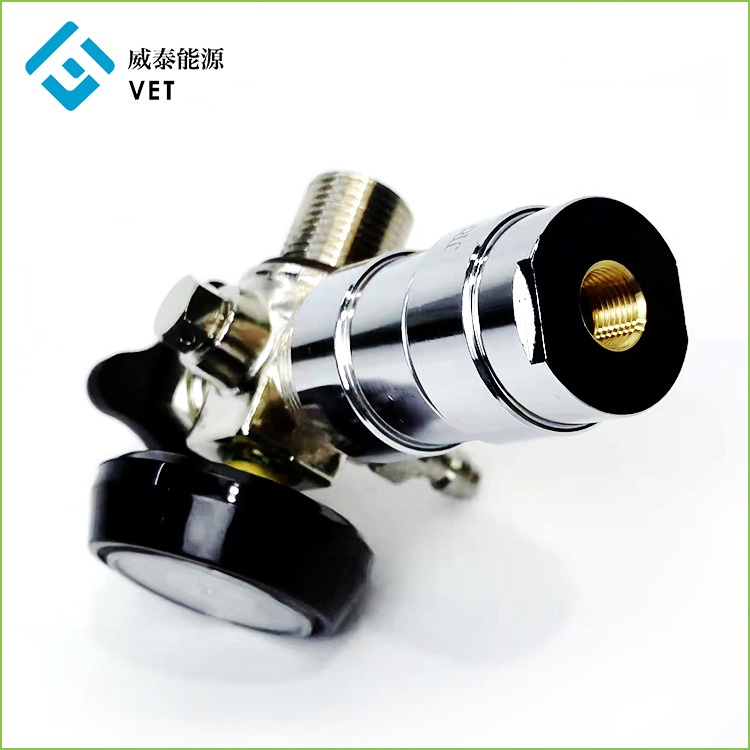

Kuva 2 JRF-H35-01TA sylinterin paineenalennusventtiilin fyysinen piirustus

Sylinterin paineenalennusventtiilimoduuli
JRF-H35-01TAsylinteripaineventtiili ottaa käyttöön toissijaisen eteenpäin suuntautuvan paineensäätötilan, jolla on korkea ulostulopaineen tarkkuus, hyvä vakaus ja vähemmän tärinää.

Yksisuuntainen täyttöventtiili

Sylinterin paineenalennusventtiili JRF-H35-01TA käyttää alkuperäistä yksisuuntaista täyttöventtiiliä, joka toimii sulkuventtiilinä, kun moduuli täytetään. Pidä manuaalinen kytkinventtiili suljettuna vaihtamatta venttiiliä.

2. Tekninen indeksi

JRF-H35-01TA Tekniset tiedot

Nimellistyöpaine	0-35 MPa
Varoventtiilin halkeamispaine	41,5-45 MPa
Poistopaine	0,05-0,065 MPa
Lähtövirta	‰¥ 80L/min
Yleinen vuotonopeus	±3 %
Asunnon materiaali	HPb59-1
Käyttöliittymä	Räätälöity pyynnöstä

3. Käyttöliittymätiedot

Sylinterin käyttöliittymätiedot (muokattu pyynnöstä)
Sylinterin liitäntä on M18x1,5-kierteinen ja tiivistetty yhdellä O-renkaan päätypinnalla.
Katso tarkat mitat kuvasta 3.

Kuva 3. Sylinterin liitäntätiedot

Kaasun täyttöliittymän tiedot (muokattu pyynnöstä)
Puhallettava liitäntä on suunniteltu yksisuuntaiseksi ilmantäyttöventtiiliksi.
Katso tarkemmat mitat kuvasta 4.

Kuva 4. Kaasun täyttöliittymän tiedot

Matalapaineen ulostuloliitäntätiedot (räätälöity pyynnöstä)
Matalapaineen ulostuloliitäntä on Rc1 / 8, katso kuva 5 tarkat mitat:

Kuva 5. Matalapaineen lähtötiedot

4. Käytä ohjeita

Sylinterin paineenalennusventtiilillä JRF-H35-01TA on kaksi toimintatilaa: täyttö ja tyhjennys.

Inflaatiotila
Kun JRF-H35-01TA sylinterin paineenalennusventtiili on täytetty, sulje manuaalinen kytkinventtiili ja työnnä korkeapaineinen täyttöputki (Kuva 6) yksisuuntaiseen täyttöventtiiliin täyttöä varten. Kun olet täyttänyt ennalta määrättyyn paineeseen, irrota korkeapaineinen täyttöputki käyttöä varten.

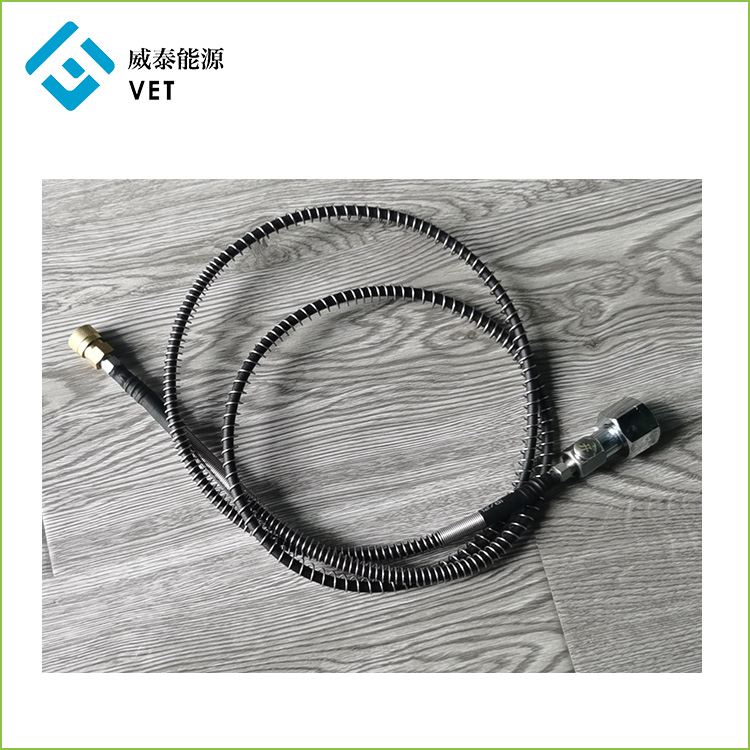

Kuva 6. Korkeapaineinen täyttöputki (malli: YQF-1-CQG3(1,5m)

Deflaatiotila
Kun JRF-H35-01TA-sylinterin paineenalennusventtiili toimii, avaa manuaalinen kytkinventtiili syöttääksesi kaasua myötävirtaan.
