Kuinka vanadiinakut toimivat?

Mitkä ovat vanadium -akun komponentit?

Onko seenergian varastointijärjestelmätai a laboratoriokoejärjestelmä, Vanadiumvirtausakut koostuvat pääasiassa seuraavista ydinkomponenteista:

Vanadiumipino: Sisältää useita soluja, jotka vastaavat sähköenergian muuntamisesta.

Elektrolyyttisäiliöt: Säilytä vanadiumipohjaiset elektrolyyttit positiivisille ja negatiivisille elektrodeille, jotka yleensä sisältävät vanadiumioneja neljässä hapetustilassa.

Pumppu ja putkisto: Käytetään elektrolyyttien kiertämiseen, jotta ne virtaavat pinossa.

Ioninvaihtokalvo: Sijaitsee positiivisten ja negatiivisten elektrodien välillä, jolloin protonit voivat kulkea, mutta estää elektrolyytin ristikontaminaation.

Kuinka vanadiumvirtaamiat toimivat

Vanadiumivirtausakkujen energian varastointi ja vapauttaminen perustuvat vanadiinielementtien monivalvoiseen redox -reaktioon. Sen suurin piirre on, että sekä positiiviset että negatiiviset elektrodit käyttävät vanadiumi -ioneja, mutta erilaisissa hapettumis tiloissa stabiilin ja palautuvan sähkökemiallisen prosessin saavuttamiseksi.

1. Elektrolyytti

Vanadium redox -virtausakkuKäytä vesiliukoisia sulfaattielektrolyyttejä, joissa seuraavissa neljässä hapetustilassa on vanadiinioneja:

Positiivinen elektrodin puoli:

Voi²⁺ (v⁴⁺)

Vo₂⁺ (v⁵⁺)

Negatiivinen elektrodin puoli:

V³⁺

V²⁺

Nämä ionit muunnetaan palautuvien redox -reaktioiden avulla varaus- ja purkausprosessin aikana energian varastoinnin ja vapautumisen saavuttamiseksi.

2. Latausprosessi

Kun ulkoinen virtalähde (kuten aurinkoinversio, ruudukko jne.) Tarjoaa järjestelmään virtaa, elektrolyytti "aktivoidaan"vanadiumipinoja seuraavat reaktiot tapahtuvat:

Positiivinen elektrodireaktio (hapettuminen):

Vo + + H₂O → Vo₂⁺ + 2H⁺ + E⁻

→ V⁴⁺ hapetetaan V⁵⁺: ksi vapauttaen elektroneja.

Negatiivinen elektrodireaktio (pelkistys):

V³⁺ + e⁻ → v²⁺

→ V³⁺ pienennetään arvoon V²⁺, absorboivat elektronit.

Ionin muutto:

Elektronit virtaavat positiivisesta elektrodista negatiiviseen elektrodiin ulkoisen piirin läpi, vety -ionit syöttävät negatiivisen elektrodikammion positiivisesta elektrodikammiosta vaihtokalvon läpi ja ulkoisen virransuunta on negatiivisesta elektrodista positiiviseen elektrodiin.

3. Poistoprosessi

Irrota ulkoinen virtalähde, järjestelmä alkaa antaa virtaa kuormaan ja reaktiosuunta on päinvastainen:

Positiivinen elektrodireaktio (pelkistys):

Vo₂⁺ + 2H⁺ + e⁻ → Vo + + H₂o

→ V⁵⁺ vähenee takaisin v⁴⁺: ksi, absorboi elektroneja.

Negatiivinen elektrodireaktio (hapettuminen):

V²⁺ → V³⁺ + E⁻

→ V²⁺ hapettuu takaisin V³⁺: een vapauttaen elektroneja.

Nykyinen lähtö:

Elektronit virtaavat negatiivisesta elektrodista positiiviseen elektrodiin ulkoisen piirin läpi, vety -ionit syöttävät positiivisen elektrodikammion negatiivisesta elektrodikammiosta vaihtokalvon läpi ja ulkovirran suunta on positiivisesta elektrodista negatiiviseen elektrodiin.

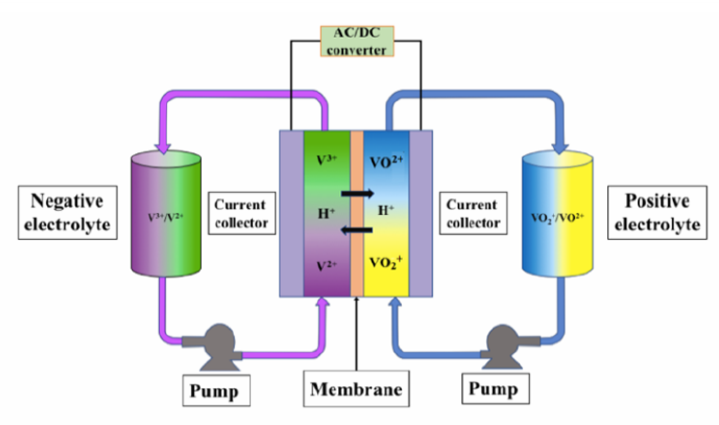

Kaavio kaavio vanadiinin nesteen virtausakun rakenteesta

Mitkä ovat vanadiinin ominaisuudet ja ominaisuudet?

Korkea turvallisuus: Elektrolyytti ei ole palamattomia, reaktio on stabiili ja lämmön karkaa tapahtuu harvoin.

Erittäin pitkä syklielämä: Suorituskyvyn heikkenemistä ei melkein ole kymmenien tuhansien varaus- ja purkausjaksojen jälkeen.

Energian ja voiman riippumaton suunnittelu: Pinoteho tai elektrolyytti kapasiteetti voidaan laajentaa erikseen tarpeiden mukaan.

Helppo ylläpitää ja seurata: Modulaarinen rakenne sopii tieteelliseen tutkimukseen ja opetussovelluksiin.

Ympäristöystävällinen ja kierrätettävä: Vanadiumielektrolyytti voidaan käyttää uudelleen toistuvasti, mikä vastaa kestävän kehityksen tarpeita.

Mitkä ovat vanadiumvirtausakun sovellukset?

1. Uusiutuvan energian energian varastointi

14. Teollisuus- ja puistotason energian varastointi

3. Ruudukon säätely ja mikroverkko

4. Laboratorio- ja T & K -tarkoitukset

Pienet vanadiiniakkujärjestelmätVoidaan käyttää demonstraatioiden, uuden materiaalien todentamisen ja sähkökemiallisen tutkimuksen opettamiseen.

Voidaan ladata ja purkaa toistuvasti, sopii pitkäaikaiseen vakaustestaukseen.

5. Viestinnän tukiasemat ja etäinfrastruktuuri
